在超强超短激光、天文高分辨率光谱观测、半导体精密加工等前沿科技领域，大口径衍射光栅是决定系统光学性能上限的核心器件。受制于现有加工工艺，单块高精度光栅的尺寸通常无法满足大口径光学系统的工程应用需求。为突破尺寸瓶颈，目前普遍采用多块小规格光栅进行机械式精密拼接。

光栅拼接看似只是把两块光栅对齐，实际操作上对位姿控制精度要求极为严苛，微小的偏差都会影响系统最终的呈现效果。同时，大尺寸光栅及安装工装带来的负载压力，也让精密传动机构面临高精度、大负载双重技术考验。以压电陶瓷为驱动源，依托柔性铰链传动的无间隙、高分辨率优势，成为解决这一难题的核心技术方案。芯明天面向光栅拼接场景优化研发的压电纳米定位系列产品，可灵活适配多自由度调姿机构的微动驱动需求，为重载工况下的纳米级光栅拼接提供稳定可靠的支撑。

一、为什么必须做光栅拼接？

1.光学系统的口径刚需

· 在惯性约束核聚变装置中，脉冲压缩光栅需要达到数百毫米甚至米级口径，才能承载高能量激光并实现高效脉冲压缩；

· 在天文光谱仪中，更大的光栅口径意味着更高的分光分辨率与光收集能力，能捕捉到更微弱的天体光谱信号；

· 在半导体光刻与精密计量领域，大口径光栅同样是提升测量量程与精度的核心器件。

2.加工工艺的尺寸天花板

· 高精度衍射光栅每毫米需刻制数百至数千条栅线，栅线周期误差需控制在纳米量级。

· 受母版尺寸、镀膜均匀性、刻蚀工艺等多重限制，直接制备大尺寸、高精度的整块光栅较为困难。

· 单块小光栅无法满足大口径光学需求，因此多块小光栅精密拼接成为可行技术路径。

简单来说，拼接的目标就是让多块小光栅在光学性能上等效于一块完整的大光栅，在保证栅线连续、相位一致的前提下，突破单块光栅的尺寸极限。

二、光栅拼接的核心技术难点

机械式光栅拼接系统通常由一块固定安装的静光栅，与一块搭载在精密调姿机构上的动光栅构成。在实际工程应用中，拼接机构需要对动光栅的多个自由度进行精准调控：垂直于刻线方向的面内平动，用于调整两块光栅之间的拼接间隙；沿光栅法向的轴向平动，用于保证光栅面共面；以及绕三个空间轴的旋转，用于保证栅线的平行度与相位一致性。

当各维度的位姿偏差分别校准至纳米级平移精度、微弧度级角度精度时，拼接后的光栅才能在衍射效率、远场焦斑质量、光谱分辨能力上与整块大口径光栅等效，满足光学系统的性能要求。

光栅拼接作为精密机械领域的典型难题，核心挑战集中在以下几个方面：

1.精度要求高

拼接误差直接决定光学系统的最终性能，微小的角度偏差和位移偏差都会导致效果不理想。

2.大负载与高精度难以兼顾

光栅元件本身加上安装工装往往有数公斤甚至更重的负载，如何在重载下保持纳米级稳定性，是拼接机构设计时面临的重要难题。

3.大行程与超高精度难以兼顾

光栅拼接既需要毫米级的粗调行程来完成初始对位，又需要纳米级的微调分辨率来实现最终锁准。

4.多自由度耦合与环境扰动敏感

· 同时需要控制多个自由度的位姿，多维度耦合控制难度极大；

· 纳米级精度对振动、温度漂移极其敏感，机构自身的结构刚度、阻尼特性以及抗干扰能力，都直接影响拼接的长期稳定性。

三、压电纳米定位：破解拼接难题的技术路径

针对上述技术难点，主流解决方案是采用宏微复合驱动与承载驱动解耦的架构，而压电纳米定位系统正是其中实现超高精度微调的核心单元。

1.宏微两级驱动：行程与精度一举兼得

通过宏动级粗调与压电级精调的串联架构，覆盖大行程与高精度的双重需求：

· 宏动单元：负责毫米级行程的快速粗定位，首先将光栅位姿调整至压电微调的有效行程范围内；

· 压电微动单元：以压电陶瓷为驱动源，配合柔性铰链导向机构，在微米级行程内实现纳米级分辨率的精密位姿修正，完成最终的高精度拼接锁准。

2.承载与驱动解耦：重载下仍保纳米精度

解决大负载与高精度矛盾的核心思路，是将承载功能与驱动功能在结构上分离：

· 专门设计刚性承载单元承担光栅及平台的绝大部分重量，保障结构刚度与负载能力；

· 压电驱动单元仅负责位姿微调，不承受主要负载，从而充分发挥高精度优势，避免负载形变对精度的影响。

3.柔性铰链传动：零摩擦、零间隙、零回程误差

压电纳米定位系统依靠压电陶瓷的逆压电效应，采用一体化柔性铰链导向结构，避免了摩擦与间隙问题：

· 无磨损、无摩擦，重复定位与长期稳定性优异，适合光学系统的长时间稳态工作；

· 响应速度快，可快速修正扰动误差，保持拼接位姿的实时稳定。

芯明天压电纳米定位产品：为光栅拼接提供核心支撑

我们针对大负载高精度光栅拼接场景，提供从核心驱动元件到多轴精密定位系统的完整解决方案，核心优势有：

1.高精度，满足拼接指标

直线位移精度可达纳米级，角度调节分辨率可达纳弧度，可稳定实现光栅拼接要求的平移精度与角度精度，保障拼接后的光学性能。

2.大负载适配，重载下精度不衰减

针对光栅拼接的重载需求，通过柔性铰链结构与高推力驱动源设计，显著提升产品的负载能力与结构刚度。

3.宏微一体化设计

可提供集成宏动驱动与压电微动的复合定位系统，也可根据客户需求定制压电定位系统。

4.高稳定性与抗干扰能力

采用低迟滞压电材料与先进的闭环控制算法，有效抑制压电迟滞、蠕变等非线性误差；结构设计注重抗振性，保障长时间工作下的拼接精度稳定性。

5.多自由度灵活配置

可提供单轴、两轴、三轴定位台及六自由度定位系统等多种形态，灵活适配不同光栅拼接方案的驱动需求，且支持多种运动模式的组合定制。

产品推荐

H61系列六轴压电纳米定位台

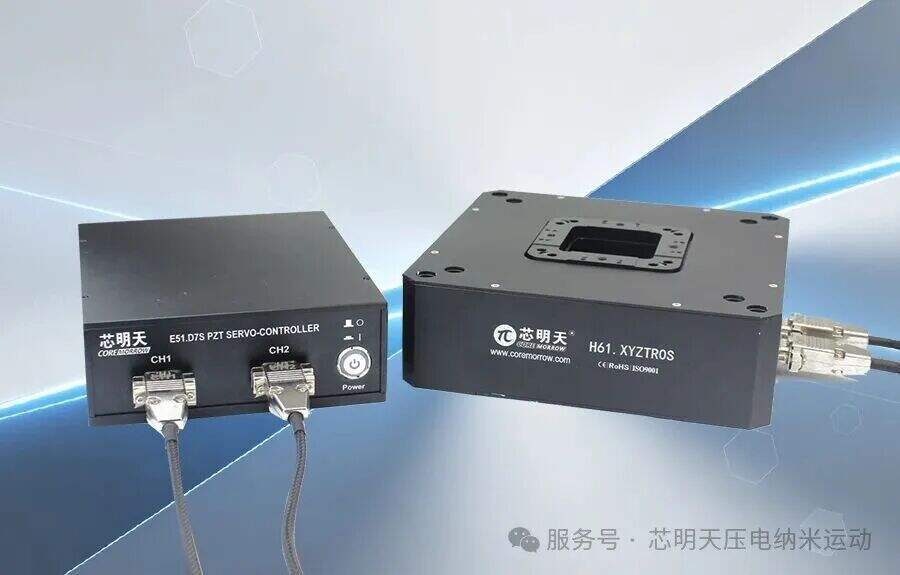

H61系列六轴压电纳米定位台及控制器

H61系列六轴压电纳米定位台支持X、Y、Z、θx、θy、θz六轴超精密运动，适用于动态调姿；内置高性能压电陶瓷，可实现纳米级直线位移精度与纳弧度级角度偏转精度。

技术参数

N31系列直线压电马达位移台

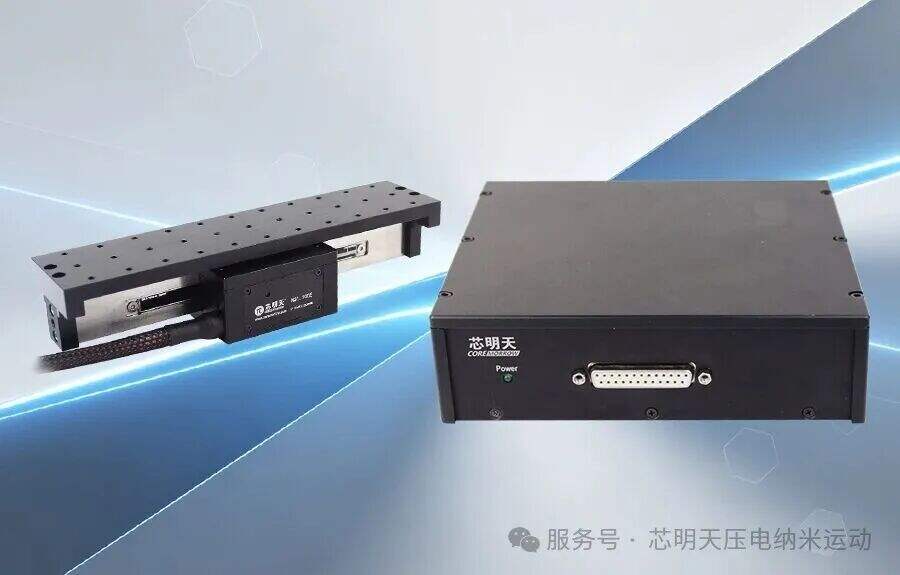

N31系列直线压电马达位移台及控制器

N31系列直线压电马达位移台采用PZT压电式驱动，直线运动行程可达100mm，具备纳米级分辨率，支持选配移动台面，适用于光栅拼接过程中的大范围调节。

技术参数
