FSM压电偏摆镜安装操作说明

点击次数:553 发布时间:2019/8/5
提 供 商: 哈尔滨芯明天科技有限公司 资料大小: JPG
图片类型: JPG 下载次数: 70
资料类型: DOC 浏览次数: 553
相关产品:
详细介绍: 文件下载    图片下载

1. 安全指南

压电偏摆镜采用先进的技术和安全标准设计而成,为了您的自身安全及产品的正确使用,使用时请注意以下几点:

温度改变和压力都会给压电驱动器充电,与控制器断开连接的一段时间压电驱动器也会保持带电状态,所以操作者在使用时要注意:

· 不要擅自拆卸压电偏摆镜;

· 在安装以前给压电偏摆镜进行放电,这个可以通过和控制器连接实现;

· 在操作过程中不要拔出控制器;

· 使用前首先检查本产品的连接线是否完好,产品及控制器是否进行了有效的接地保护, 操作过程中应严格规范操作,上电后不要用手触碰产品(可达150V 电压),以防发生危险。

为了防止不当操作对产品造成损坏,使用时应注意以下几点:

· 压电偏摆镜尽量在无尘、无油、无润滑剂的环境中使用;

· 由于产品采用柔性结构设计,建议负载不要超过本产品的承载能力,装载时注意扭力不要过大,不要撬或扭转负载面,以免损伤结构;

· 长期使用建议使用电压范围为0~120V;

· 请勿对产品进行拆解,以免造成产品损坏;

· 避免拉伸和弯曲电缆接口,防止对电缆造成损坏;

· 使用我公司提供的专用电缆连接压电偏摆镜和控制器;

· 不能随便使用电缆延长线,如需要更长电缆请联系我司客服。

2. 安装及操作

安装与注意事项

安装前先要进行安全检查,如连接线有无破损、断线,驱动电源有无接地保护等。

安装示意图如下所示:

安装示意图

1、粘贴镜片前先清洁镜片粘贴平面,镜片粘贴后等待一段时间后再进行固定安装,也可以选用镜片转接架,如图所示;

 镜片粘接剂及镜片转接架

2、选用M3 螺钉固定安装,也可通过转接方式进行偏摆镜的安装。安装前先清洁安装支架, 也可以联系客服选择合适的转接方式进行安装;

3、将产品固定在安装平面上或者通过相关工装固定在安装平面上,注意相关转镜产品如要进行其他放置(如侧置、斜置等)请咨询我司客服。



转接方式

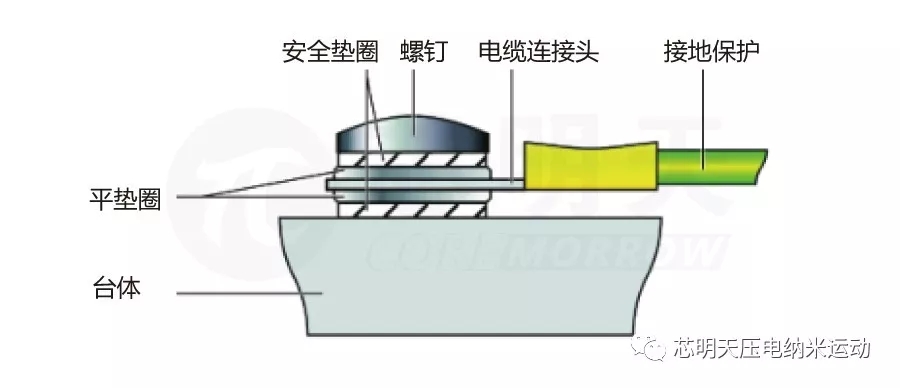

4、连接接地保护,如下图所示;

接地保护示意图

5、将压电偏摆镜的连接线与控制器连接起来;

LEMO 连接头接线方式如下图所示:

连接头示意

安装注意事项:

· 不要磕碰产品运动部分,防止柔性铰链变形影响运动精度,甚至损坏产品;

· 柔性铰链缝隙中不要滴入镜片粘结剂,也不要有其他物体阻碍运动,以免影响精度或损坏设备;

柔性铰链示意图

· 请选择合适的螺钉进行固定连接,防止安装不牢,偏摆镜脱落摔伤,造成破坏。整个安装、操作过程中注意规范操作,学员请在专业人士的指导下进行相关操作。

加载

安装镜片负载时确保质量小于偏摆镜大承载,尽量将镜片安装在运动面中心位置。

负载的正确放置方式如下图所示:

负载加在工作台的台面中心

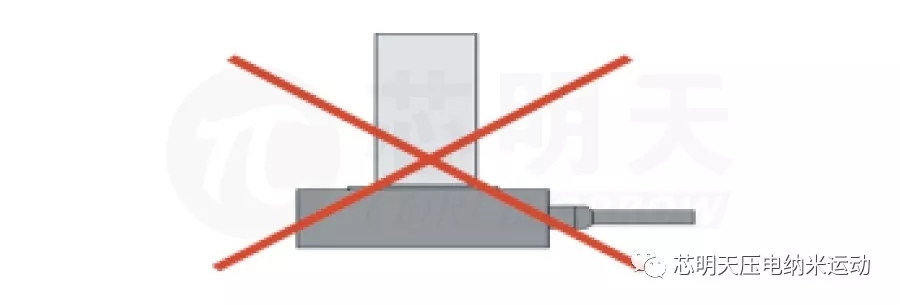

对于产品的保护不建议负载过高,如必须采用较高的负载请适当减小负载重心位置,错误放置方式如下图所示:

尽量不要让负载重心远远超过活动平台

禁止将负载加载在运动台的一侧,这会对产品造成严重的破坏,如下图所示:

禁止加载较长负载且加在活动台的一侧

注意事项:

· 安装镜片转接架时,扭矩不要太大,以免损伤机构;

· 避免拉伸电缆和弯曲电缆;

· 使用我公司提供的专用电缆连接压电偏摆镜和控制器;

· 不要擅自延长电缆,如需更长电缆请联系我司客服

操作

电源启动之前请再次确认以下信息:

· 偏摆镜已经接地保护;

· 使用环境符合产品工作环境要求;

· 固定螺钉必须拧紧;

以上信息确定以后进行控制器相关操作:

1、操作前请仔细阅读用户所选用的控制器用户手册,然后再启动控制器;

2、先对控制器置零设置;

3、检查无异常现象后,根据需求输入电压值(键盘或模拟控制);

4、可在压电陶瓷额定电压范围内(0~120V,大不要超过150V)正常工作;

5、使用完毕后请进行电压清零操作;

请在操作中放轻脚步,不要磕碰产品,以免影响产品使用甚至损坏产品。

产品自身的分辨率是没有限制的,分辨率取决于产品控制器的性能,为了更好的达到台体的运动精度,推荐使用我公司的配套产品控制器。控制器的具体操作方法请参照控制器使用手册,确保能够正确操作以后再进行相关操作。

注意事项:

· 操作过程中不要移除接地保护,如果需要暂时移除,再次启动前请重新连接好接地保护;

· 驱动电压不要超过偏摆镜允许的大电压;

· 使用过程中如果出现异常响动或者振荡,则立即关闭电源检查参数设置。
