在精密光学成像、光谱分析等领域的研究中，滤光片的切换是实现多波长光路控制的基础环节。许多实验和检测流程需要频繁更换不同的滤光片，以获取不同波段的光学信息，这对滤光片切换装置的定位精度、响应速度和运行稳定性提出了更高的要求。

芯明天基于成熟的压电马达旋转技术开发的F10.N1E-A压电旋转滤光片架，以压电陶瓷为驱动源，为需要滤光片快速切换的应用场景提供了一种结构紧凑、性能可靠的滤光片切换解决方案。

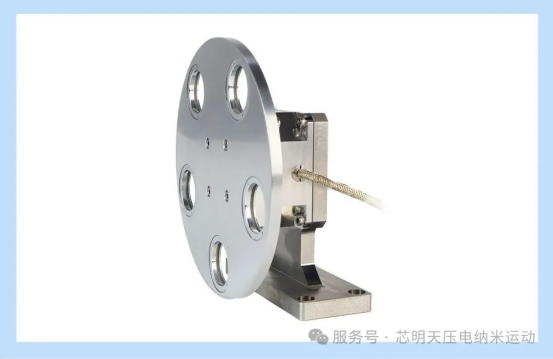

芯明天F10.N1E-A压电旋转滤光片架

一、核心技术优势

F10.N1E-A压电旋转滤光片架的核心动力，源自芯明天压电马达旋转台。采用特殊机械结构设计，将压电陶瓷产生的直线微位移转换为机械平面的宏观角度旋转运动，摒弃了传统传动机构，带来了革命性的性能提升。

F10.N1E-A在设计开发过程中，整合了芯明天压电马达成熟技术架构，承袭了其在性能表现上的全部核心特性，具备以下显著的技术优势，能够满足各类精密光学系统对滤光片切换的严苛要求：

1.纳米级定位

旋转分辨率可达1μrad，重复定位精度优异，确保滤光片的精确对准，提高操作的可靠性和重复性。

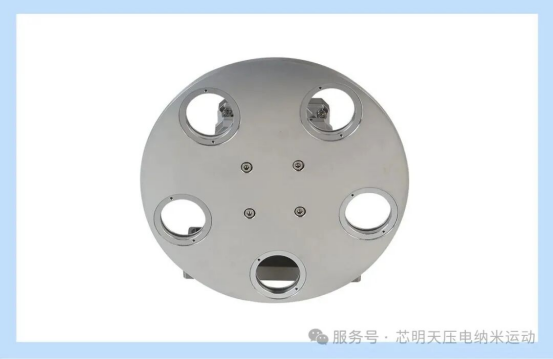

2.五个滤光片安装位，自动切换

具有5个滤光片安装位，电动控制，自动切换，提升系统整体工作效率。

3.无间隙无磨损

无传动间隙、无机械磨损和回程误差，长期使用精度不衰减。

4.环境适应性强

采用无磁化设计，不产生电磁干扰，同时具备出色的抗磁场能力，适应复杂的工业和实验室环境，稳定运行保障实验与生产的连续性。

5.小巧紧凑，易于集成

整体结构紧凑，体积小巧，重量轻，非常适合集成于空间有限的光学系统和便携式设备。

技术参数

推荐控制器

E53.D1E-J控制器是小体积单通道压电马达控制器，专为驱动压电马达而设计，闭环伺服控制，24VDC供电，通信接口为TYPE-C、RS-422、RS-232，采用数字控制，操作便捷。外观体积小巧，结构紧凑。

定制化服务

F10.N1E-A压电旋转滤光片架适配直径Ø25mm、厚度1.5~2.5mm的圆形滤光片，5工位的设计可满足大多数多波长应用的需求。同时，我司提供定制化服务，可根据客户的具体需求，定制不同类型、不同尺寸的滤光片安装座、增加工位数量、提供真空兼容版本等，为客户打造适合的解决方案。

二、典型应用场景

凭借压电驱动的精度、速度与可靠性优势，F10.N1E-A压电旋转滤光片架适用于多类需要连续自动更换滤光片的场景：

1.显微成像系统：在荧光显微镜、共聚焦显微镜等成像系统中，自动切换光源滤光片模块，可实现多通道荧光成像的自动化扫描和采集，减少操作时间，避免环境光干扰，提升实验效率。

2.光谱分析与检测：在多光谱成像系统中，快速轮换不同波段的滤光片，可高效完成多光谱数据采集。

3.激光加工与光路控制：在激光加工与光路调节中，通过快速切换滤光片，可实时调节激光的功率和光束的精准调控与切换。

4.天文观测与卫星遥感：在天文望远镜与空间光谱仪中，通过切换不同波段的滤光片，拍摄天体的多色图像和地球表面的多光谱图像。

更多详情欢迎致电芯明天！
